1：极性反转。2：升压。3：降压。三种典型电路时，外围元件参数的自动计算
使用方法： 只要在左中部框中输入你想要的参数，然后点击“进行计算并且刷新电路图”按钮，
它就可以自动给所有相关的外围元件参数和相对应的标准电路图纸，使设计dc—dc电路实现智能化高效化。
关于警告：如果您输入的参数超过了34063的极限，它会自动弹出警告窗口提醒您更改它们。
特殊输入：要设计极性反转电路请在输入或输出电压数字的前面加上负号，比如－5v。
|
这是一种用于dc－dc电源变换的集成电路，应用比较广泛，通用廉价易购。 极性反转效率最高65％，升压效率最高90％，降压效率最高80％，变换效率和工作频率滤波电容等成正比。 另外，输出功率达不到要求的时候，比如＞250～300ma时，可以通过外接扩功率管的 方法扩大电流，双极型或mos型扩流管均可，计算公式和其他参数及其含义详见最下部详细介绍即可。 |

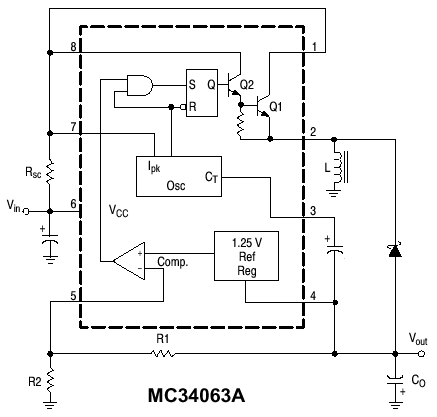

外围元件标称含义和它们取值的计算公式：
Vout(输出电压)＝1.25V（１＋R1／R2）
Ct(定时电容)：决定内部工作频率。Ct=0.000 004*Ton(工作频率）
Ipk=2*Iomax*T/toff
Rsc(限流电阻)：决定输出电流。Rsc＝0.33／Ipk
Lmin(电感)：Lmin＝(Vimin－Vces)*Ton/ Ipk
Co(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）
固定值参数：
Vces=1.0V ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces） Vimin:输入电压不稳定时的最小值
Vf=1.2V 快速开关二极管正向压降
其他手册参数：
| 参数名称 | 符号 | 单位 | MC34063（美国Motorola公司） | ＣＷ34063（国产） | IRM03A（日本夏普公司） |
| 输入电压 | Vin | V | 2.5～40V | 2.5～40V | 2.5～40V |
| 输出电压 | Vout | V | 1.25～40V | 1.25～40V | 1.25～40V |
| 最大输出电流 | Iomax | A | 1.5A | 1.5A | 1.8A |
| 最高工作频率 | f | kHz | 0.1～100KHZ | 0.1～100KHZ | 0.1～100KHZ |
| 功率 | P | W | 1.25W | 1.25W | 0.9W |
| 工作温度 | Ta | 度 | 0～70度 | 0～70度 | 0～70度 |
在实际应用中的注意：
1：快速开关二极管可以选用IN4148，在要求高效率的场合必须使用IN5819！
2：34063能承受的电压，即输入输出电压绝对值之和不能超过40V，否则不能安全稳定的工作。
